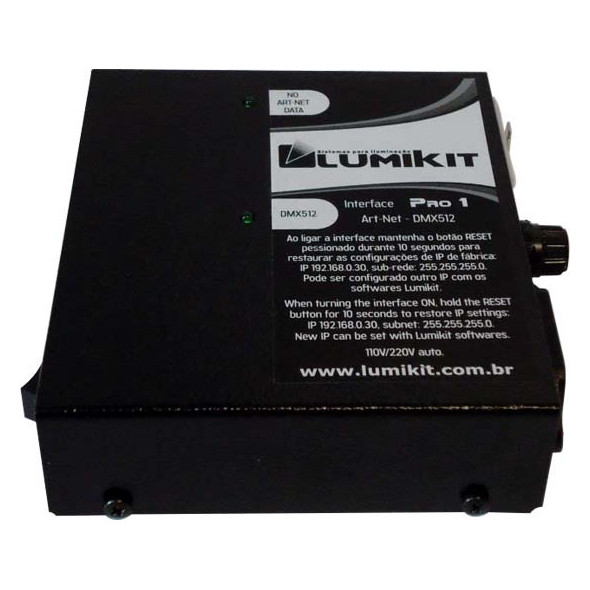

Interface Lumikit PRO 1

A Interface Lumikit PRO 1 funciona na rede ethernet com protocolo Art-Net. Tem o mesmo circuito e tecnologia da Lumikit PRO 4, mas apenas 1 saída DMX, ideal para sistemas e projetos menores que não precisam de vários universos DMX.

Características:

• Configuração simplificada pelos softwares Lumikit SHOW ou Lumikit LED;
• Pode ser utilizada com roteadores wireless;
• Permite que sejam ligadas várias interfaces na rede;
• Dimensões (AxLxC) 3x11x11 cm;
• Peso 500 gr (600 gr com embalagem);

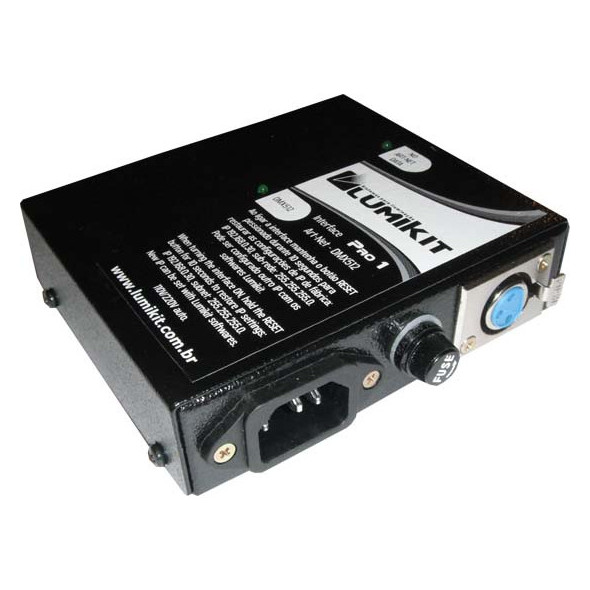

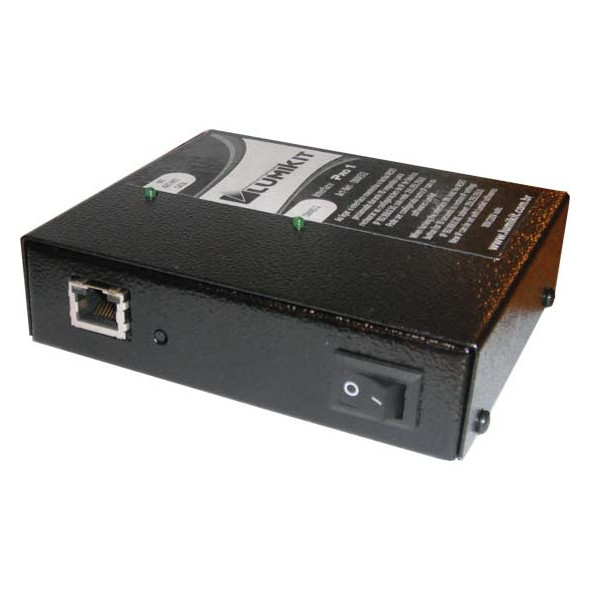

• Caixa metálica com plugues para conexão dos cabos de alimentação, sinal DMX e rede ethernet;
• Fonte de alimentação bi-volt (115/220V) automática;
• Isolação de 1500Vrms entre a entrada de rede e o circuito lógico;
• Isolação de 2500Vrms entre o circuito lógico e o circuito de saída DMX;
• 1 saída DMX padrão RS485;
• 14 a 18 FPS (frames por segundo) com 512 canais DMX na saída DMX;
• Art-Net versão 14;
• Compatível com os pacotes Art-Net do tipo: ArtDMX, ArtPool, ArtPollReply, ArtIpProg, ArtIpProgReply, ArtAddress;

Todos os manuais e softwares necessários para fazer a instalação e o correto uso dos produtos são fornecidos neste site, o produto acompanha um DVD com cópia desses manuais e softwares.

Iluminação DMX512 wireless: configurar Lumikit PRO 4 com roteador D-Link DI524

As mesmar instruções da interface de 4 universos valem para a interface Lumikit PRO 1.

VÍDEOS - WINDOWS

As mesmar instruções da interface de 4 universos valem para a interface Lumikit PRO 1.

VÍDEOS - MAC OS X

As mesmar instruções da interface de 4 universos valem para a interface Lumikit PRO 1.

Compatível com os softwares

• Software Lumikit SHOW / LED (Windows)
• Software Lumikit SHOW (MACOSX)
• qualquer outro software de iluminação compatível com Art-Net;

FAQ - INTERFACES

• Por que não são mais fabricadas interfaces USB? Ver resposta.

  A Lumikit não fabrica mais interfaces USB por alguns motivos:

  • 1 - uma grande parte dos dispositívos novos não tem ou tem apenas uma porta USB, como por exemplo celulares, tablets e alguns modelos de notebook e netbooks dessa forma a compatibilidade com as interfaces USB fica comprometida ainda mais que desenvolvemos softwares de controle de luz também para tabelts e celulares;
  • 2 - a porta USB pode apresentar instabilidades em alguns casos, principalmente em sistemas grandes luz;
  • 3 - a porta USB não possui isolamento elétrico isso deve ser feito sempre pela interface, encarecendo muito a interface;
  • 4 - não é possível conectar muitas interfaces na porta USB, quando se usam "hubs" USB a alimentação é compartilhada e nem sempre os computadores contam com várias portas USB, dessa forma não é a conexão ideal para várias interfaces;
  • 5 - não existe um padrão aberto para comunicação com a porta USB que atenda a requisitos mínimos de qualidade, estabilidade e garantia de funcionamento;
  • 6 - para utilizar a porta USB geralmente é necessário utilizar um driver que está ligado diretamente ao sistema operacional (Windows, MAC, etc...).

  Por esses motivos a Lumikit fabrica apenas interfaces Ethernet compatíveis com o protocolo Art-Net, que tem isolamento galvânico, são compatíveis com vários outros softwares, tem excelente estabilidade e garantia de funcionamento, permite ligação de inumeras interfaces na mesma rede, é 100% compatível com os novos padrões como Wi-Fi e não necessita de nenhum driver específico instalado no equipamento.



  Ocultar resposta.

• O que é isolamento galvânico? Ver resposta.

  Nas interfaces quer dizer que o negativo do conector DMX (XLR pino 1) não está ligado elétricamente com o conector de rede, evitando assim problemas elétricos entre o computador e a iluminação

  Além do isolamento galvânico as interfaces Lumikit possuem ainda isolamento com acoplador óptico na saída do circuito lógico, oferecendo assim maior segurança para a instalação e danos menores aos circuitos no caso de problemas elétricos.



  Ocultar resposta.

• As interfaces Lumikit são compatíveis com outro software? Ver resposta.

  A interface Lumikit PRO 4 e a interface Lumikit PRO 1 são compatíveis com todos os softwares Lumikit e qualquer outro software compatível com Art-Net. Caso você queira utilizar a interface com outro software verifique com o fabricante do software se o mesmo suporta Art-Net.

  Alguns softwares que tem saída Art-Net obrigam o uso de algum IP de classe A começando com 2, abaixo um vídeo mostrando como fazer essa configuração para utilizar o software MagicQ, você poderá seguir esse vídeo para fazer a configuração para outro software com a mesma característica:

  • Chamsys MagicQ com interface Lumikit PRO 4 via Art-Net.



  Ocultar resposta.

• Ao usar a interface e software, preciso continuar utilizando uma mesa de luz convencional? Ver resposta.

  Ao utilizar a interface não é mais necessário o uso da mesa de luz convencional. Tudo o que você fazia na sua mesa de luz pode ser feito com o software mais a interface com muito mais facilidade.



  Ocultar resposta.

• A interface precisa estar conectada durante o uso ao computador? Ver resposta.

  A interface Lumikit PRO 4 e a interface Lumikit PRO 1 memorizam o último pacote de dados recebido, ou seja a cena ficará estática (parada), portanto o computador ou dispositivo móvel só precisa estar ligado no momento do envio do pacote de dados pela rede. Para executar um sequencia de cenas o computador ou dispositívo móvel deverão estar ligados.



  Ocultar resposta.

• Preciso estar ligado na internet para usar as interfaces de rede Lumikit? Ver resposta.

  Não é necessário ter conexão de internet para utilizar as interfaces de rede, você pode ligar as interfaces direto na placa de rede de seu computador via cabo de rede ou então utilizar um roteador wireless. Esse roteador wireless não precisa estar ligado na internet, o roteador funciona como um cabo de rede sem fio.



  Ocultar resposta.

• Até quantos aparelhos DMX posso ligar na interface? Ver resposta.

  Não existe limite de aparelhos que poderão ser conectados a interface, mas deve ser observado o limite elétrico estabelecido pela rede RS485 que é o meio que o protocolo DMX utiliza para enviar os dados.

  A rede RS485 suporta até 32 pontos, isso quer dizer que de 32 em 32 aparelhos deve haver um amplificadores/repetidor de sinal, conhecido também como splitter.



  Ocultar resposta.

• Como instalo a interface no meu computador? Ver resposta.

  Verifique os capítulos 2 e 3 dos manuais das interfaces:

  • Manual interface Lumikit PRO 4;
  • Manual interface Lumikit PRO 1.

  Assista também aos vídeos mostrados abaixo, no vídeo é mostrada a interface Lumikit PRO 4 mas as mesmas instruções valem para a interface Lumikit PRO 1:

  • Instalação e configuração da interface no Windows 7;
  • Instalação e configuração da interface no Windows XP;
  • Instalação e configuração da interface no Windows MAC OS X;
  • Iluminação DMX512 wireless: configurar Lumikit PRO 4 com roteador D-Link DI524.



  Ocultar resposta.

* Ao utilizar mais de 32 aparelhos DMX na mesma linha, utilize um splitter/buffer para amplificar o sinal para todos os aparelhos.
