Amplificador de sinal WS

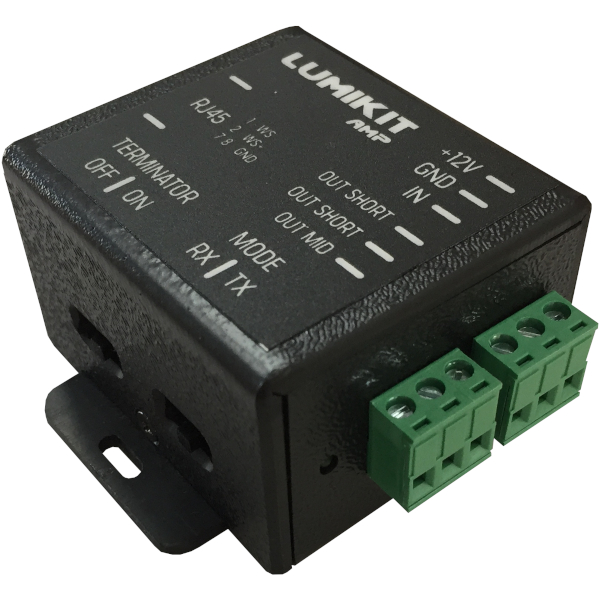

AMPLIFICADOR LUMIKIT AMP WS

O sinal usado nos pixels do tipo WS é um sinal digital de alta velocidade, pela natureza desse sinal ele acaba se dispersando nos fios convencionais, dessa forma não é possível conectar os pixels muito longe do controlador que está gerando o sinal para os pixels.
Para resolver esse problema pode ser utilizado um amplificador de sinal que converte o sinal digital original para um sinal que é enviado por mais fios e depois novamente convertido para o sinal padrão.
O amplificador de sinal da Lumikit tem 2 modos de operação: transmissor e receptor, dependendo com qual produto será usado, deverão ser utilizados os 2 amplificadores um no modo transmissor (TX) e outro no modo receptor (RC). Para usar com a PixelBOX 8 AMP (que já tem o transmissor internamente) só é necessário um amplificador no modo receptor (RX).

Download manual de uso da placa

Produto:	90035 - AMPLIFICADOR LUMIKIT AMP WS
Preço:	Preço normal (vendas pelo WhatsApp, email ou telefone): R$ 90,00 Comprando direto pelo site (5% de desconto): R$ 85,50 Comprando direto pelo site e pagando com depósito (10% de desconto): R$ 81,00 * Compras acima de R$ 3.500,00 pelo site com depósito bancário tem 15% de desconto. Parcele pelo Mercado Pago!
Estoque:	Em estoque (mais que 10 unidades)

Detalhes técnicos
Instalação

Características

Até 100m de distância entre o transmissor e receptor usando cabo CAT5, na ligação com 2 amplificadores (SAIDA “SHORT”);
Até 10m de distância usando apenas um amplificador (SAIDA “MID”) (nesse modo alguns pixels podem não ser compatíveis);
Pode ser usado com pixels: WS2811, WS2812, SK6812, UCS1903, SM16703 e compatíveis que usam 1 fio para sinal;
Compatível também com WS2801, APA102, LPD6803 e compatíveis que usam 2 fios de sinal, nesse caso deverão ser usados 2 conjuntos de transmissor e receptor;
Chave para troca do modo de operação;
Chave para ligar o terminador na linha no caso de uso com mais receptores;
Conectores RJ45 para fazer a ligação entre o transmissor e receptores;
Alimentação 12V ~ 100mA;
Dimensões (C x L x A): 7 x 7 x 4 cm;
Peso aprox: 130 gr;

Todos os manuais e softwares necessários para fazer a instalação e o correto uso dos produtos são fornecidos neste site.
