CONTROLADOR LUMIKIT PIXELBOX

PixelBOX é um controlador para pixels de LED.
Pixelbox controla praticamente qualquer chip de controle de LEDs do mercado (WS2801, WS2811, WS2812, WS2813, UCS1903, APA102, entre outros) a partir de sinal Art-Net, é uma grande economia em projetos grandes pois evita o uso de interfaces Art-Net para DMX512.

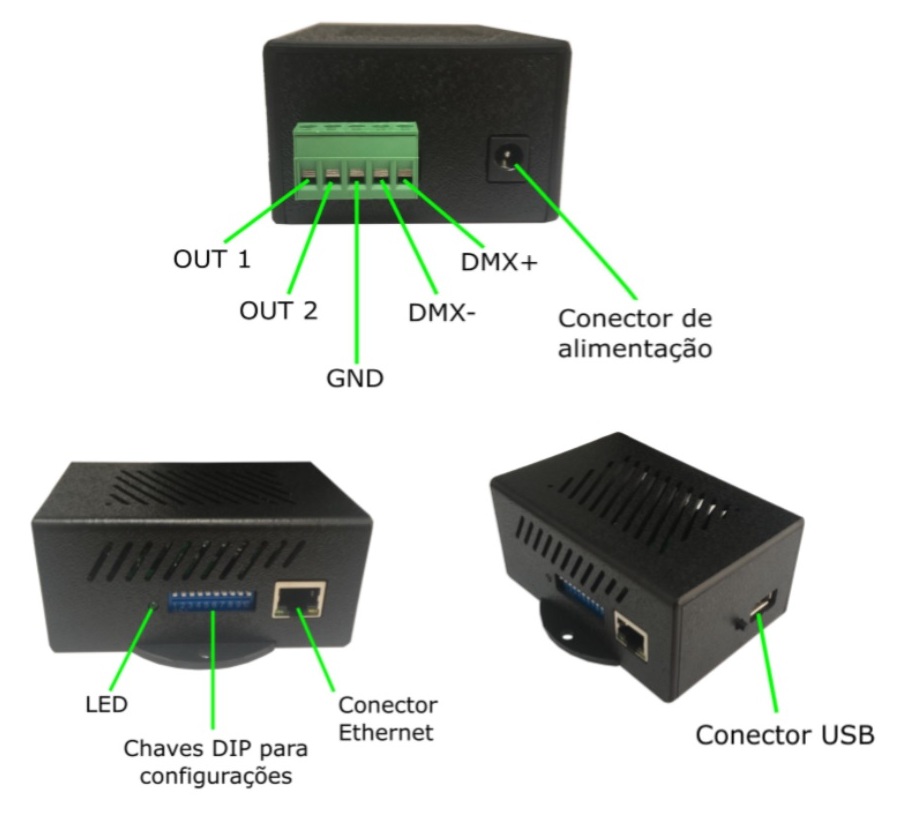

  Folheto resumo com as ligações/conectores

  Download manual de uso da placa


  Firmware SINGLE WIRE   Firmware DOUBLE WIRE


  Teste SINGLE WIRE   Teste DOUBLE WIRE


Produto: 90023 - CONTROLADOR LUMIKIT PIXELBOX
Preço: Preço normal (vendas pelo WhatsApp, email ou telefone): R$ 690,00
Comprando direto pelo site (5% de desconto): R$ 655,50
Comprando direto pelo site e pagando com depósito (10% de desconto): R$ 621,00
* Compras acima de R$ 3.000,00 pelo site com depósito bancário tem 15% de desconto.

Parcele pelo Mercado Pago!
Estoque:   Em estoque (mais que 10 unidades)


Tabela de referência de chips controlados (tabela completa no manual)

Código do chip

Firmware que deve ser usado na placa
Datasheet para referência

Qtd. de universos

Qtd. de chips controlados

Posição chave DIP 8

Posição chave DIP 9

Esquema de ligação

WS2811
Low speed

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/WS2811.pdf

16

2730

ON

ON

A

UCS1903
Low speed

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/UCS1903.pdf

16

2730

ON

OFF

A

WS2811
High speed

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/WS2811.pdf

16

2730

OFF

OFF

A

UCS1903
High speed

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/UCS1903.pdf

16

2730

OFF

ON

A

WS2812

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/WS2812.pdf

16

2730

OFF

ON

A

SK6812 RGB

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/SK6812.pdf

16

2730

OFF

OFF

A

SK6812 RGBW

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/SK6812RGBW.pdf

16

2047

OFF

OFF

A

SM16703

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/single-wire/SM16703.pdf

16

2730

OFF

OFF

A

GS8205

https://www.lumikit.com.br/firmware/hslc/single-wire/lkhslc.cry

16

2730

OFF

OFF

A

WS2801

https://www.lumikit.com.br/firmware/hslc/double-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/double-wire/WS2801.pdf

8

1365

OFF

ON

B

LPD6803

https://www.lumikit.com.br/firmware/hslc/double-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/double-wire/LPD6803.pdf

8

1365

ON

ON

B

APA102

https://www.lumikit.com.br/firmware/hslc/double-wire/lkhslc.cry   https://www.lumikit.com.br/firmware/hslc/double-wire/APA102.pdf

8

1365

OFF

OFF

B

APA101

https://www.lumikit.com.br/firmware/hslc/double-wire/lkhslc.cry

8

1365

OFF

OFF

B

SK9822

https://www.lumikit.com.br/firmware/hslc/double-wire/lkhslc.cry

8

1365

OFF

OFF

B
