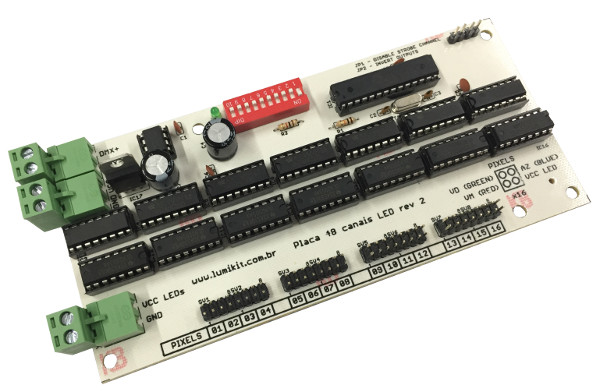

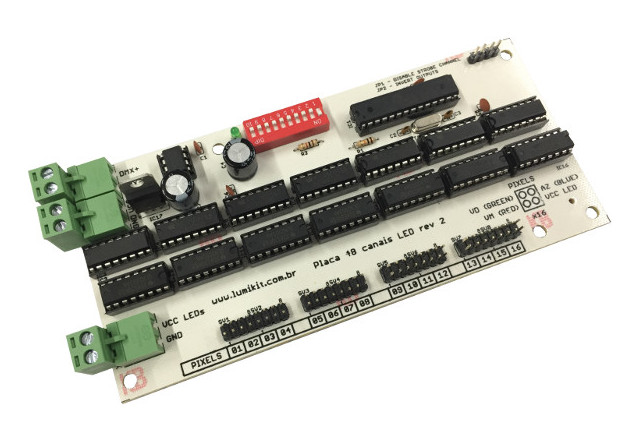

Placa DMX 16 pixels RGB LED (48 canais)

PLACA DMX 16 PIXELS RGB (48 CANAIS LED)

Placa desenvolvida para fazer o controle individual de 48 canais de LED. Os canais podem ser dimerizados.
Cada canal suporta até 350 mA, máximo de 3W por canal.
Os LEDs podem ser dispostos em matriz formando um painel de LEDs.

Download manual de uso da placa

Produto:	71011 - PLACA DMX 16 PIXELS RGB (48 CANAIS LED)
Preço:	Preço normal (vendas pelo WhatsApp, email ou telefone): R$ 130,00 Comprando direto pelo site (5% de desconto): R$ 123,50 Comprando direto pelo site e pagando com depósito (10% de desconto): R$ 117,00 * Compras acima de R$ 3.000,00 pelo site com depósito bancário tem 15% de desconto. Parcele pelo Mercado Pago!
Estoque:	Em estoque (mais que 10 unidades)

Detalhes técnicos
Instalação

Características

Controle direto de 48 canais de LED individualmente, 50V/350mA por canal;
ULN2003 na saída que pode ser substituído facilmente no caso de queima do canal;

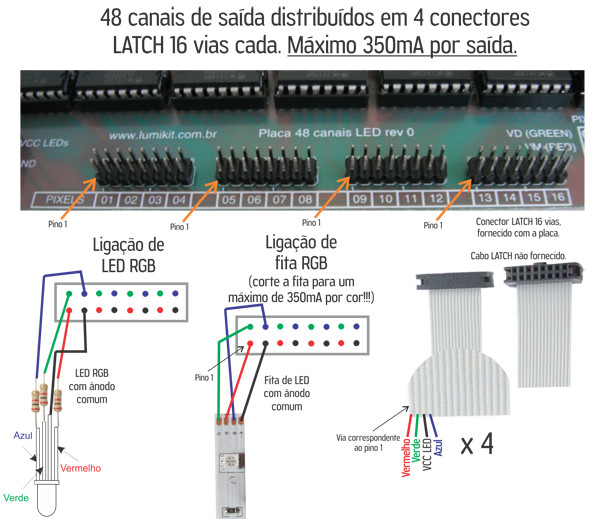

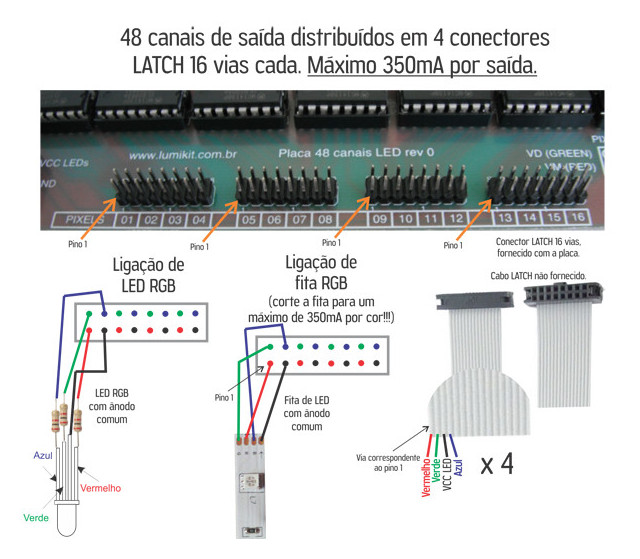

A conexão da placa com os LEDs deve ser feita com conector LATCH de 16 vias (a placa acompanha 4 conectores LATCH de 16 vias);
Alimentação separada para o circuito lógico (tensão 9 a 12 V / 100 mA) e para os LEDs;
Entrada de dados padrão DMX512 (RS485);
Chaves DIP para endereçamento;
Chaveia o negativo do LED, para LEDs RGB: deve ser utilizado o tipo com o ânodo comum;
Pode ser utilizada com LEDs normais, fitas de LED, etc.., não necessariamente devem ser LEDs RGB;
Cada canal tem 64 níveis de dimerização;
LED indicador de sinal DMX (pisca na ausencia de sinal e apaga na presença de sinal DMX válido);
Dimensões (AxLxC) 2,1x16x7,3 cm;
Peso aprox: 90 gr.

Todos os manuais e softwares necessários para fazer a instalação e o correto uso dos produtos são fornecidos neste site.
