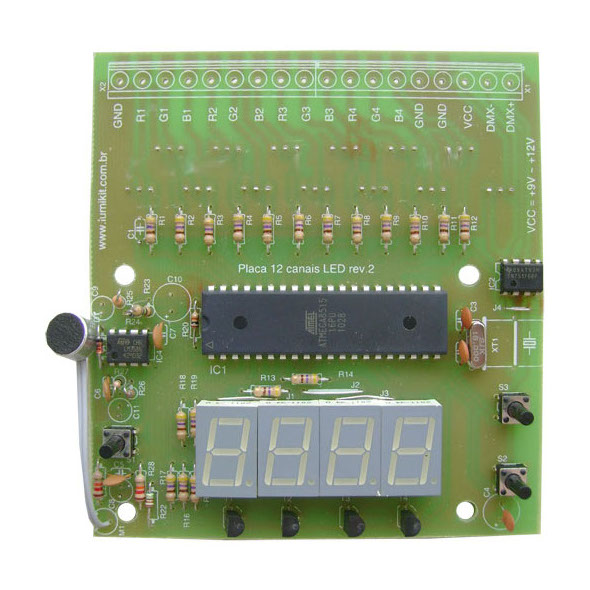

Placa DMX 4 pixels RGB LED (12 canais) - com gravação DMX

Placa desenvolvida para fazer o controle individual de 12 canais de LED. Os canais podem ser dimerizados individualmente. Cada canal suporta até 2A/30V.

Esta placa também permite gravação do sinal DMX. Dessa forma pode ser gravado um programa (chase) interno e utilizar a placa sem o controlador DMX. Poderão ser gravadas até 125 cenas na placa.

Principais aplicações:

• painéis de LED;
• cortinas de LED;
• pistas de LED;
• decorações em geral.

Características:

• Permite gravação de até 125 cenas na própria placa;
• Sensor de áudio, fazendo a troca das cenas conforme o som;
• 12 programas (chases) internos;
• Controle direto de 12 canais de LED individualmente, 2 A por canal;

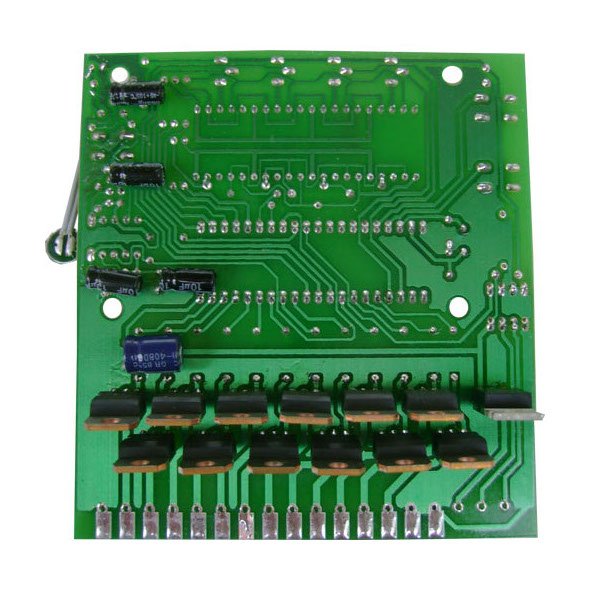

• TIP41 em cada saída;
• Alimentação separada para o circuito lógico (tensão 9 a 12 V / ~150 mA) e para os LEDs;
• Entrada de dados padrão DMX512 (RS485);
• Display digital para endereçamento;
• Botões para troca de programa e canal DMX;

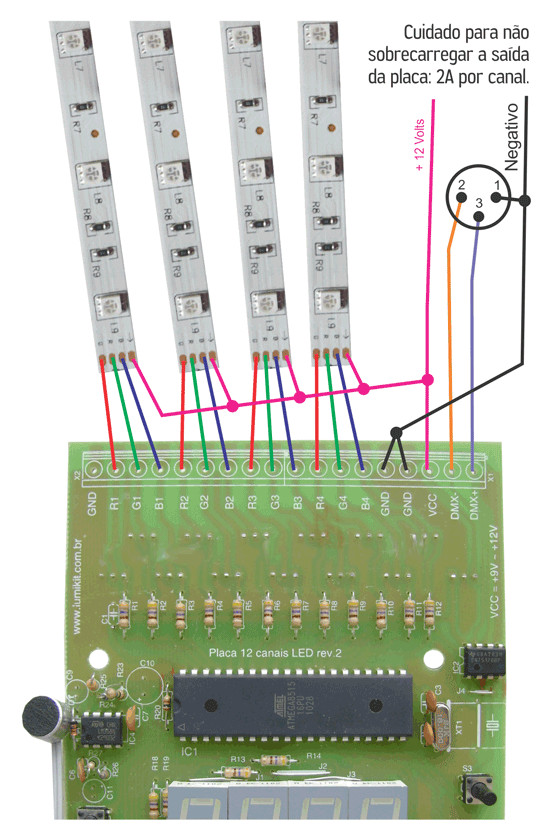

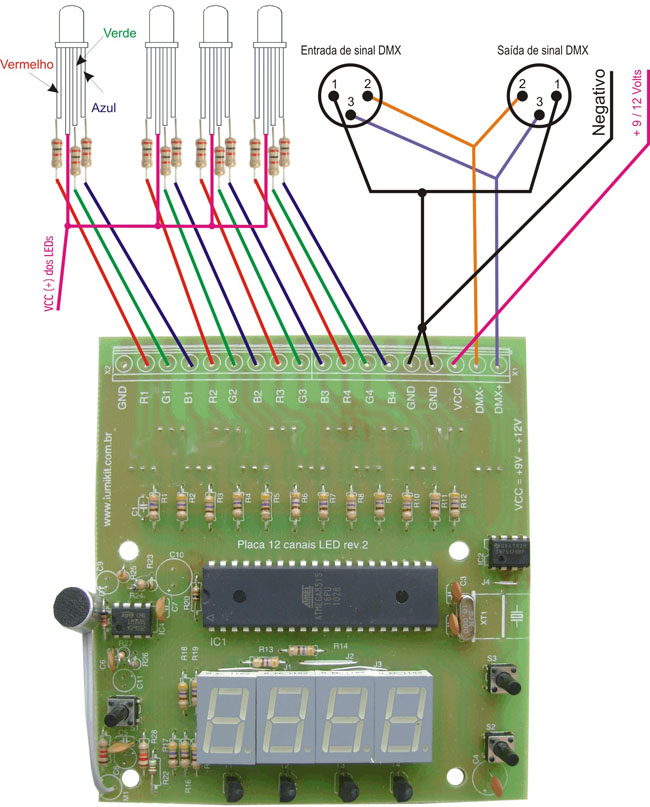

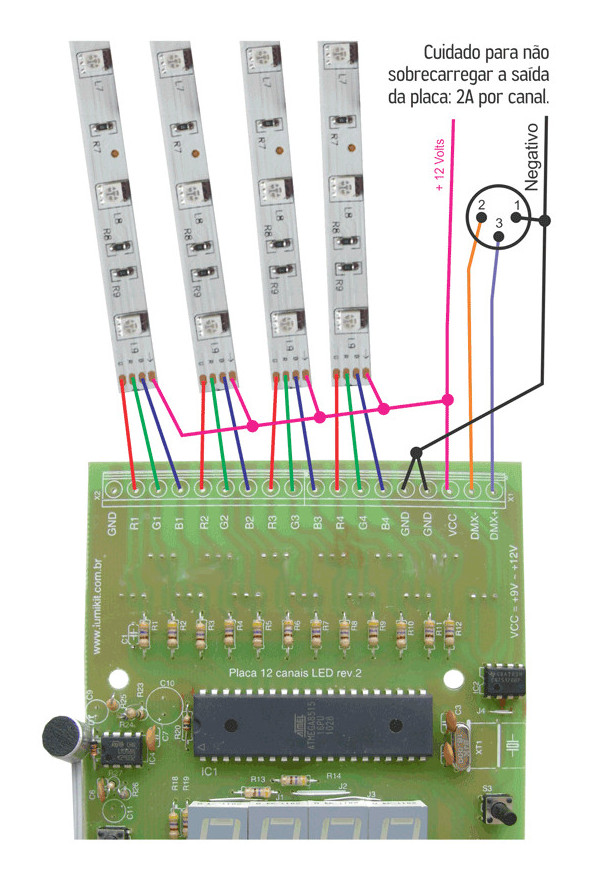

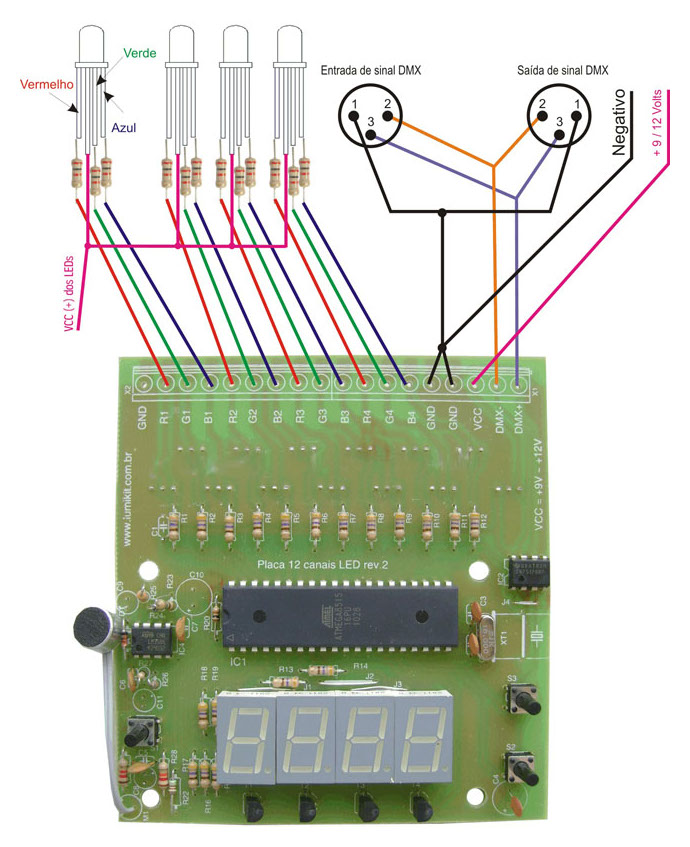

• Chaveia o negativo do LED, então se utilizar LEDs RGB, utilize LEDs com o ânodo comum;
• Pode ser utilizada com LEDs normais, não precisam ser LEDs RGB;
• Cada canal tem 256 níveis de dimerização;
• Dimensões (AxLxC) 3,3 x 10 x 10,8 cm;
• Peso aprox: 90 gr.

FAQ - PLACAS DE LED

• Preciso ter conhecimento técnico em elétrica ou eletrônica para utilizar as placas? Ver resposta.

  É recomendável, dessa forma você vai saber dimensionar a fonte, fazer a ligação dos LEDs, etc... Todas as informações necessárias para utilizar a placa estão no manual, no FAQ e neste site, se ficarem dúvidas talvez você não consiga concluir o seu projeto. Por isso recomendamos ter o mínimo de conhecimento técnico.



  Ocultar resposta.

• Quantos LEDs posso ligar na placa? Ver resposta.

  Antes de fazer essa pergunta você deve olhar no datasheet do seu LED, ou se não tiver o datasheet, você pode fazer uma medição com um amperímetro, para descobrir qual a corrente necessária para ligar o seu LED.

  Os LEDs comuns necessitam em média 20mA de corrente, então verifique qual a corrente que a placa suporta por canal. Por exemplo se a placa suporta 2A por canal (=2000mA), faça os 2000 (corrente suportada pelo canal da placa) / 20 (corrente do LED) = 100 LEDs por canal.

  Então se a placa suporta 100 LEDs por canal e a placa tem 12 canais, você poderá ligar até 1200 LEDs na placa. Lembrando que esse seria um LED comum, quando utilizar LEDs RGB, considere 3 LEDs, então seriam 400 LEDs RGB.

  Lembre-se também que não basta apenas ligar os LEDs, você deve dimensionar uma fonte de alimentação para isso. Quando ligar os 1200 LEDs, a você precisará de um fonte com pelo menos (1200 * 20 = 24000mA) 24A.



  Ocultar resposta.

• Como dimensionar a fonte que vou precisar usar? Ver resposta.

  Antes de dimensionar a fonte, veja a pergunta "Quantos LEDs posso ligar na placa?", de acordo com a corrente do seu LED e a quantidade de LEDs que serão ligados, você poderá dimensionar a melhor fonte para seu projeto.



  Ocultar resposta.

• Vou precisar usar resistores nos LEDs? Ver resposta.

  Provavelmente, a menos que você ligue barras de LED, bolachas de LED, que ja tem resistores.

  Para cálcular o resistor, verifique a tensão que o LED necessíta (essa informação está no datasheet do LED), geralmente entre 2,5 à 3,5V, então se a tensão para os LEDs for de 12V, o resistor deverá reduzir 12V (alimentação) - 2,5V (tensão do LED) = 9,5V.

  Você ainda vai precisar saber qual a corrente do LED (veja na pergunta anterior), suponde que seja 20mA, vamos utilizar a Lei de Ohm:

  V = 9,5V (tensão)

  I = 0,02A (corrente, esse valor sempre deverá ser informado em A, então 20mA fica 0,02A)

  Queremos descobri o valor de R, a fórmula é R = V / I.

  Então R = 9,5 / 0,02

  O resultado de R é 475 ohms, verifique em um loja de eletrônica um valor próximo a esse, no caso será de 470 ohms.

  Se for um LED RGB voc~e deverá utilizar um resistor desse para cada cor, não adianta colocar o LED apenas no comum, conforme as cores vão acendendo a outra cor pode apagar, lembre-se UM LED NUNCA É IGUAL AO OUTRO.

  Mesmo em ligações em paralelo, recomendo usar um resistor por LED ou 3 ressitores de o LED for RGB, pois mesmo em LEDs do mesmo modelo existem pequenas diferenças, isso vai fazer com que um LED fique mais forte que outro por exemplo.



  Ocultar resposta.

• O que é um pixel? Ver resposta.

  Pixel é um ponto, pode ser um LED ou conjunto de LEDs que estão agrupados e ligados junto, quando acender um LED do conjunto todos os outros também acenderão. Um pixel geralmente é controlado por um ou três canais DMX.

  Quanto mais pixels você tiver, melhor será a resolução de sua imagem e mais canais DMX serão necessários para controlar esses pixels.



  Ocultar resposta.

• Quero montar um painel de LEDs com a placa, quantas placas vou precisar? Ver resposta.

  Para responder essa pergunta você deve saber quantos pixels você quer no painel, dependendo da quantidade de pixels você poderá usar um modelos de placa ou outro.

  Lembrando que para painéis grandes não recomendamos o uso de sinal DMX de controle, nesse caso é mais vantajoso comprar painéis prontos.



  Ocultar resposta.

• Por que as placas são vendidas com contagem de pixels? Ver resposta.

  Pois geralmente o cliente quer ligar LEDs RGB, então quando as placas eram vendidas apenas como "12 canas de LED" muita gente entendia que aquela placa controlava 12 LEDs RGB, onde na verdade 1 LED RGB necessíta de 3 canais de LED, por isso essa nomenclátura.

  De qualquer forma você pode ligar LEDs normais ainda, nesse caso multiplique por 3 para saber o número de canais disponíveis.



  Ocultar resposta.

• Vou conseguir passar um vídeo ou uma fotos com essas placas? Ver resposta.

  Você vai precisar ter uma resolução (quantidade de pixels) muito grande, não será possível ter uma qualidade muito boa, o principal uso das placas seria para controlar pontos individuais ou se ligados em um painel, passar imagens abstratas ou textos simples.

  Lembre-se que essa solução é para painéis de baixa resolução.



  Ocultar resposta.

• Posso exibir um texto com um painel montado com essas placas? Ver resposta.

  Sim, mas para ficar bom você precisa ter pelo menos 6x6 ou mais pixels disponíveis, lembrando que também depende muito da distância entre esses pixels para que o texto seja bem visível.



  Ocultar resposta.

• Quero montar uma cortina de LED, qual placa eu uso? Ver resposta.

  Você poderá utilizar qualquer placa de controle, lembrando que com a placa de 4 pixels por exemplo, você poderá dividir a sua cortina em 4 lâminas com LEDs RGB, poderá controlar individualmente cada lâmina da cortina. Com a placa de 36 pixels, voc~e pode dividir a sua cortina em 36 pixels (pontos) e controlar individualmente cada parte da cortina, inclusive dessa forma passar textos simples.

  Se quiser fazer uma cortina com resolução maior, pode juntar mais placas de 36 pixels (108 canais), lembrando que essa placa utiliza o protocolo DMX, então basta endereçar cada placa e as duas ou mais placa sfuncionarão de forma independente.



  Ocultar resposta.

• Quero montar uma pista de LEDs, qual placa eu uso? Ver resposta.

  Recomendamos utilizar a placa de 4 pixels RGB, mas se você quiser um projeto mais econômico pode usar a placa de 1 pixel RGB, veja algumas idéias aqui: Montagem de uma pista de LEDs com controle pelo computador.



  Ocultar resposta.

• Posso controlar a intensidade da luz do LED Ver resposta.

  Sim todas as placas de LED possuem a saída dimerizavel, o método usado é o PWM.



  Ocultar resposta.

• Posso controlar a velocidade de um motor DC ou AC, ou a intensidade de uma lâmpada incandescente com essas placas de LED? Ver resposta.

  Não o método utilizado para isso é outro, utilize a placa de RELÊ se você procura um controle ON/OFF, para controle de velocidade você deverá procurar por outras soluções. Controle de lãmpadas incandescentes, procure por dimmers DMX.



  Ocultar resposta.

• A Lumikit não vende mais apenas os microcontroladores programados? Ver resposta.

  Não vendemos mais os microcontroladores programados, apenas a placa montada.



  Ocultar resposta.

• Vou utilizar apenas 20 canais de LED, posso comprar a placa de 10 pixels RGB (30 canais de LED)? Ver resposta.

  Sim, você não precisa ligar todas as saídas.



  Ocultar resposta.

• Quero ligar LEDs RGB nas placas da Lumikit, qual LED vou precisar usar? Ver resposta.

  Utilize LEDs com ânodo (positivo) comum, pois todas as placas de LED da Lumikit chaveiam o negativo.



  Ocultar resposta.

• Por que a Lumikit não fornece LEDs? Ver resposta.

  Hoje existe uma infinidade de modelos de LED, não temos como manter um estoque dos LEDs.

  O ideal é o cliente buscar um fornecedor de LEDs, aqui no Brasil temos diversas opções.

  Ao fazer o seu projeto tenha em mente que é importante o LED ter o datasheet e guarde bem as características do LED, pois se você quiser aumentar o seu projeto no futuro deverá comprar o mesmo modelo de LED para evitar diferenças de tonalidade.

  Nem sempre o vermelho do fabricante A é o vermelho do fabricante B, nem sempre a intensidade dos LEDs é igual, por isso utilize sempre o mesmo modelo.



  Ocultar resposta.

• Quantas placas eu posso controlar com o software? Ver resposta.

  Você deverá verificar quantos universos DMX o software controla, o Lumikit LED por exemplo controla 32 universos DMX.

  Agora verifique quantas placas você poderá utilizar em um universo DMX, um universo DMX tem 512 canais, se a placa escolhida precisa de 14 canais, então 512/12 = 36.56, então, por universo serão 36 placas.

  Nesse caso com o Lumikit LED (32 universos) + placa de 4 pixels de LED (14 canais DMX / 36 por universo), poderão ser controladas simultâneamente 32 * 36 = 1152 placas.
